Onderdelenlijst - 1

Onderdelenlijst

Weerstanden:
(5%/0,25 W, Farnell/Multicomp MCF-serie, tenzij anders vermeld)
R1,R5 = 100 Ω
R2,R6 = 1k30 1%,0,25 W, Multicomp MF25
R3,R7 = 39 Ω
R4,R8 = 1k5 5%/1 W, Multicomp MCF 1W
R9,R11,R16,R20...R22 = 2k2
R10,R12...R15,R19 = 47 k
R17 = 150 k
R18 = 470 k

Condensatoren:
C1,C3,C24 = 47 µ, 20%/25 V, steek 2,5 mm, Rubycon type 25ZLG47M6.3X7
C2,C4 = 100 µ, 20%/25 V, steek 2,5 mm, 1,43A AC, Nichicon type UPM1E101MED
C5,C8 = 100 n, 10%/100 V, steek 7,5 mm, Epcos type B32560J1104K
C6,C7,C9,C10 = 4700 µ/35 V, steek 10 mm, snap-in, Panasonic type ECOS1VP472BA (max. diameter 25 mm)
C11...C18 = 47 n, 10%/50 V keramisch, steek 5 mm
C19,C20 = 47 n, 20%/630 VDC X2, steek 15 mm, Vishay BCcomponents BFC233620473
C21 = 4µ7, 20%/63 V, steek 2,5 mm
C22,C23 = 22 µ/35 V bipolair, steek 2,5 mm, Multicomp NP35V226M6.3X11

Halfgeleiders:

D1-D4,D7 = 1N4002
D5,D8...D16 = 1N4148
D6,D17 = LED groen, 3 mm
T1,T3,T4,T6 = BC337
T2,T5,T7 = BC327
IC1,IC2 = LT1083 (Linear Technology)
B1,B2 = GSIB1520 (bruggelijkrichter 15 A/200
V) (Vishay General Semiconductor)

Diversen:

K1,K2,K4 = 2-voudige printkroonsteen, steek 5 mm
K3 = 3-voudige printkroonsteen, steek 5 mm
D6,D17,S1 = 2-pens pinheader, steek 0,1 inch
K5,K6 = 3-pens pinheader, steek 0,1 inch
F1,F2 = zekering, 6,3 AT, met zekeringhouder voor printmontage en afdekkap
Koelplaat 1,6 K/W, afm. 100 x 40 mm, Fischer Elektronik type SK92/75SA, Farnell-nr. 4621578, Reichelt-nr. V7331G)
M3-boutjes, moertjes en ringetjes om IC1 en IC2 op de koelplaat te monteren (zie tekst)
TO-3P isolatieplaatje (Bergquist type K6-104) M4x10 boutjes om de koelplaat op de print te monteren

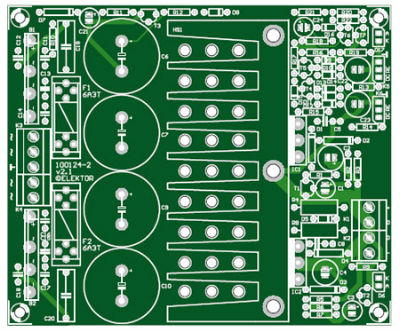

Elektor-print EPS-nr. 100124-2, zie www.elektor. com/100549
