Onderdelenlijst - 2

Onderdelenlijst

Versterkerprint (een kanaal)

Weerstanden:
(5%/0,25 W, Farnell/Multicomp MCF-serie, tenzij anders vermeld)
R1,R14,R17 = 47 Ω
R2 = 220 k
R3 = 47 k
R4,R6 = 910 Ω 1%/0,25 W, Multicomp type MF25
R5,R7,R10,R11,R15,R16 = 2k2
R8,R9,R32,R33 = 10 Ω
R12 = 1 k
R13 = 2k00 1%/0,25 W, Multicomp type MF25
R18,R21 = 150 k
R19,R22 = 100 Ω
R20,R23 = 68 k
R24...R31 = 820 Ω
R34,R35 = 10 M
R36 = 100 k
R37,R38,R71,R72 = 22 k
R39...R70,R73...R104 = 1 Ω
R105 = 10 k
R106 = 10 Ω 5%/3W, Tyco Electronics type ROX3SJ

Condensatoren:

C1,C12,C14,C16...C19 = 100 p, 2,5%/160 V polystyreen, axiaal (LCR Components)
C2 = 2μ2, 5%/250 V polypropyleen, Evox Rifa type PHE426HF7220JR06L2
C3,C4,C6,C8,C9 = 33 p ±1 p, 160 V polystyreen, axiaal (LCR Components)
C5,C7,C10,C15,C20,C23,C28...C59 = 100 n, 10%/100 V, steek 7,5 mm, Epcos type B32560J1104K
C11,C13 = 47 µ/35 V bipolair, Multicomp type NP35V476M8X11.5 (Farnell-nr. 1236671)
C21 = 22 n, 10%/400 V, steek 7,5 mm, Epcos type B32560J6223K (Farnell-nr. 9752366)
C22 = 1µ, 10%/10 V, steek 7,5 mm, Epcos type B32560J1105K (Farnell-nr. 9752382)
C24...C27 = niet gemonteerd, zie tekst

Spoelen:

L1 = 1,7 μH; 10 windingen met doorsnede van 20mm, geëmailleerd koperdraad 1 mm diam., effectieve lengte circa 20 mm

Halfgeleiders:

D1,D2 = 1N5402
D3 = 1N4148
IC1...IC5,IC7...IC38 = NE5532 (zie 5532-kader)
IC6 = OP177 (Analog Devices)

Diversen:

K1,K5...K12,K14,K15 = 2-pens pinheader, steek 0,1 inch
K2,K3,K4,K13 = 3-pens pinheader, steek 0,1 inch
K16...K19,LS1 = 2-voudige printkroonsteen, steek 5 mm
JP1 = 3-pens pinheader met jumper, steek 0,1 inch
RE1 = printrelais voor printmontage, DPCO, 24 VDC/1100 Ω/5 A, Omron type G2R-2 24DC
cinch-bus voor chassismontage, Neutrik type NYS367-0
3-pens XLR-connector voor chassismontage, Pro Signal type PSG01588

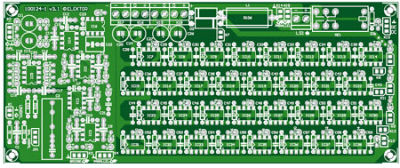

Elektor-print EPS-nr. 100124-1, zie www.elektor.com/100549
